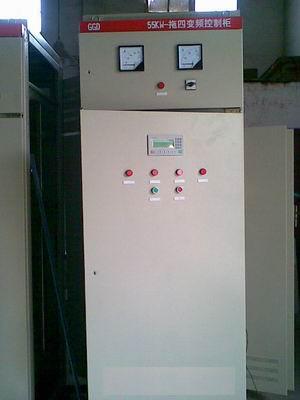

恒壓供水變頻控制柜

381644016恒壓供水變頻控制柜

產 品 說 明
變頻恒壓供水工作原理：
    變頻柜與循環轉換柜、水泵、水流、壓力傳感裝置構成的閉環自控系統。首先由變頻柜軟啟動1#水泵，變頻器頻率從零升至50HZ，水泵達到額定轉速。此時供水壓力若達不到設定的壓力，系統自動將1#水泵切換到工頻恒速運行，變頻器再軟啟動2#水泵，進行調速供水，如還達不到設定壓力，系統又自動將2#水泵切換到工頻恒速運行，變頻器又再軟啟動3#水泵，依次類推，直到達到設定壓力，變頻器始終停留在某一水泵上高速運行。如運行中變頻泵頻率降至設定的最低頻率，供水水壓大于設定壓力，系統將自動停止最先啟動的水泵。如仍大，再停第二次啟動的水泵。在夜間運行時，當最后一臺變頻泵頻率降到設定的最低頻率，此時供水壓力還大于設定的壓力時，變頻裝置將進入休眠狀態，系統自動停止水泵工作。此時由壓力傳感裝置監視管網壓力，若低于設定壓力的0.05Mpa,變頻裝置自動喚醒，啟動水泵補水。該系統變?nèi)绱搜h(huán)啟動、調速運行、停止，不斷進行調整，達到恒壓供水的目的。


·系統設有手動、自動，指定泵運行以及按原有方式運行等多種工作控制模式，選擇方便，保證了整個加壓泵站供水系統在任何情況下均能正常供水；


    產品特點


·該系統具有自動循環起停和水泵定期自動交換運行功能，使各水泵運行時間均衡，避免了某些水泵長期運行磨損嚴重，而某些水泵又因長期停用到用時又不能運行的現象；


·所有水泵均可實現軟啟動，對電網、管網及機械無沖擊，從而極大的減少了設備的維修，處長了設備的使用壽命；


·系統具備完善的故障自診斷、報警和故障保護功能；


·設有清水池水位控制，可連續監視液位變化，并有上下限液位報警，避免水池缺水，造成水泵空抽事故和水滿溢出；


·系統具有標準的通訊接口，可直接與微機聯網，實現微機自動化管理。





 產品采用知名品牌變頻器，采用微型電腦控制元件CPU，用西門子PLC作為控制核心


 四 配置及原理（詳見元件配置表及一次原理圖）


   元件配置表


序號


名稱


規格


數量


備注


1


變頻器
